跨主機網絡通信

它是 K8s 中標準的一個調用網絡實現的接口，kubelet通過這個API來調用不同的網絡插件以實現不同的網絡配置，實現了這個接口的就是CNI插件，它實現了一系列的CNI API接口。目前已經有的包括flannel、calico、weave、contiv等等。

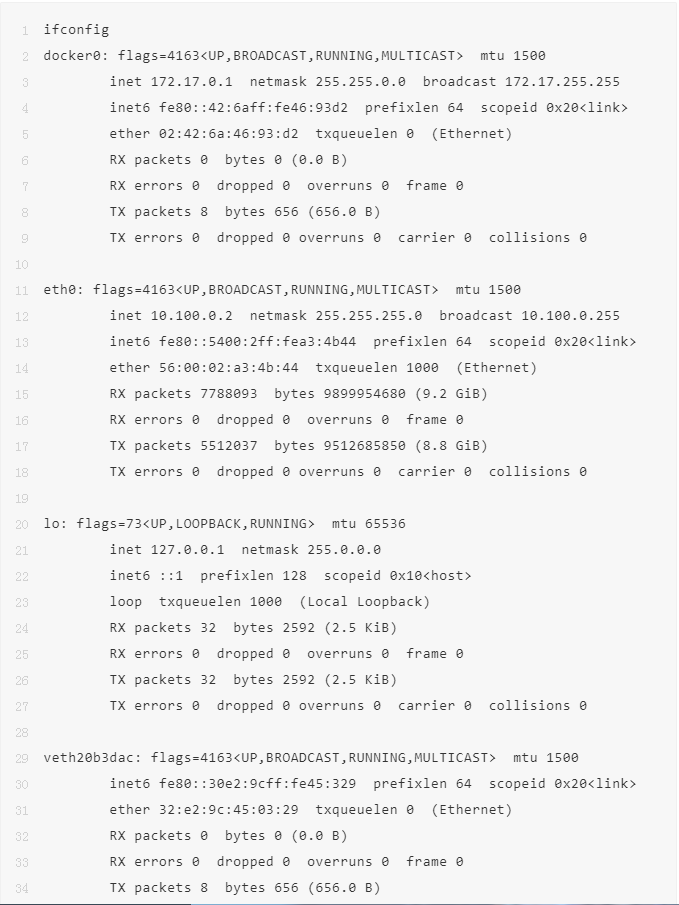

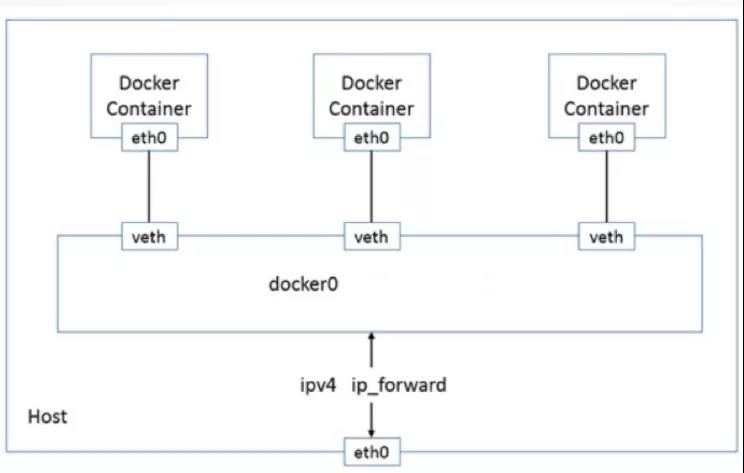

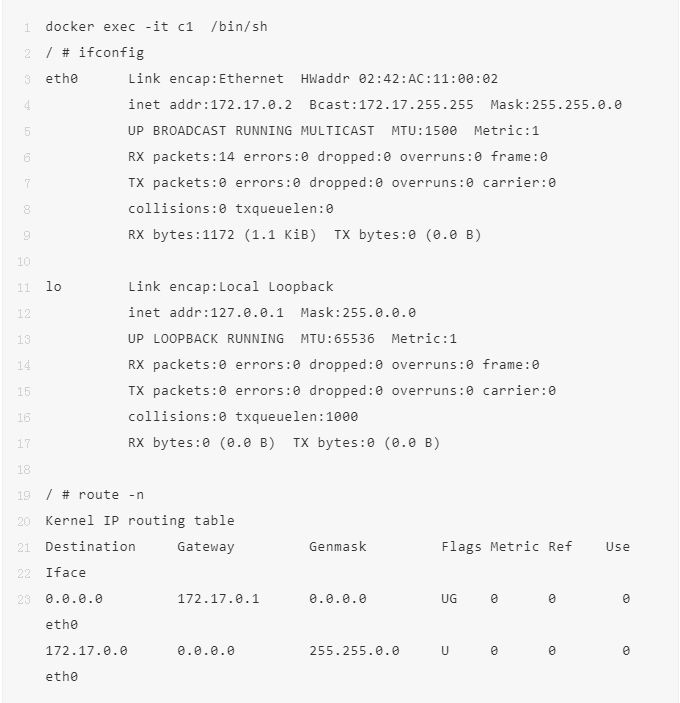

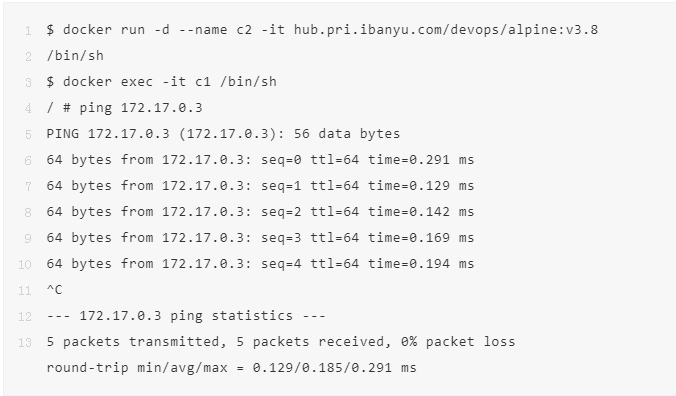

實際上 CNI 的容器網絡通信流程跟前面的基礎網絡一樣，只是CNI維護了一個單獨的網橋來代替 docker0。這個網橋的名字就叫作：CNI 網橋，它在宿主機上的設備名稱默認是：cni0。

cni的設計思想，就是：Kubernetes 在啟動 Infra 容器之后，就可以直接調用 CNI 網絡插件，為這個 Infra 容器的 Network Namespace，配置符合預期的網絡棧。

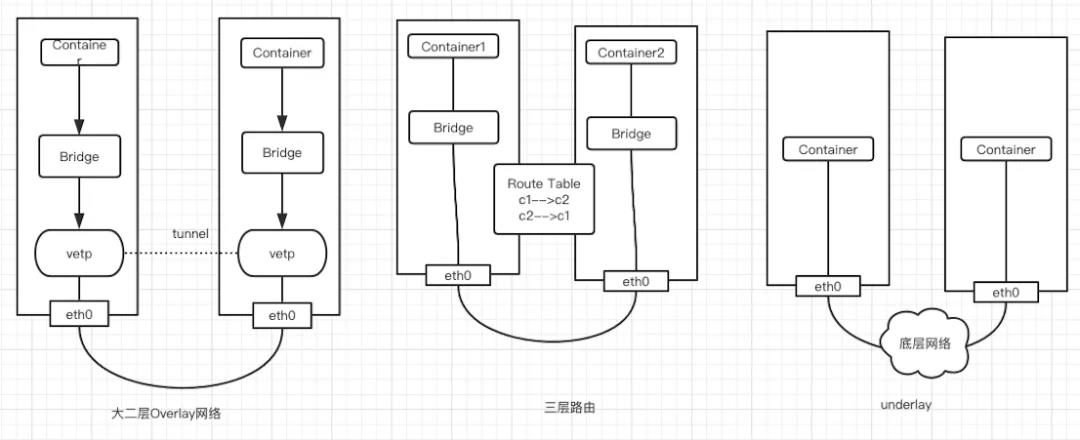

CNI 插件三種網絡實現模式：

• overlay 模式是基于隧道技術實現的，整個容器網絡和主機網絡獨立，容器之間跨主機通信時將整個容器網絡封裝到底層網絡中，然后到達目標機器后再解封裝傳遞到目標容器。不依賴與底層網絡的實現。實現的插件有flannel（UDP、vxlan）、calico（IPIP）等等
• 三層路由模式中容器和主機也屬于不通的網段，他們容器互通主要是基于路由表打通，無需在主機之間建立隧道封包。但是限制條件必須依賴大二層同個局域網內。實現的插件有flannel（host-gw）、calico（BGP）等等
• underlay網絡是底層網絡，負責互聯互通。容器網絡和主機網絡依然分屬不同的網段，但是彼此處于同一層網絡，處于相同的地位。整個網絡三層互通，沒有大二層的限制，但是需要強依賴底層網絡的實現支持.實現的插件有calico（BGP）等等

我們看下路由模式的一種實現 flannel Host-gw：

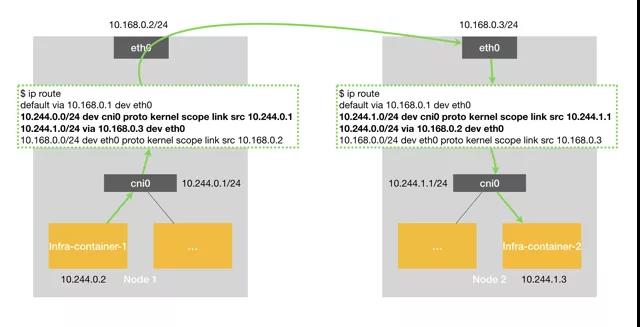

如圖可以看到當 node1上container-1 要發數據給 node2 上的 container2 時，會匹配到如下的路由表規則：

表示前往目標網段 10.244.1.0/24 的 IP 包，需要經過本機 eth0 出去發往的下一跳ip地址為10.168.0.3（node2）。然后到達 10.168.0.3 以后再通過路由表轉發 cni 網橋，進而進入到 container2。

這種網絡模式最大的好處就是避免了額外的封包和解包帶來的網絡性能損耗。缺點我們也能看見主要就是容器ip包通過下一跳出去時，必須要二層通信封裝成數據幀發送到下一跳。如果不在同個二層局域網，那么就要交給三層網關，而此時網關是不知道目標容器網絡的（也可以靜態在每個網關配置pod網段路由）。所以 flannel host-gw 必須要求集群宿主機是二層互通的。

而為了解決二層互通的限制性，calico提供的網絡方案就可以更好的實現，calico 大三層網絡模式與flannel 提供的類似，也會在每臺宿主機添加如下格式的路由規則：

BGP 全稱是 Border Gateway Protocol邊界網關協議,linxu原生支持的、專門用于在大規模數據中心為不同的自治系統之間傳遞路由信息。只要記住BGP簡單理解其實就是實現大規模網絡中節點路由信息同步共享的一種協議。而BGP這種協議就能代替flannel 維護主機路由表功能。

• calico cni插件: 主要負責與kubernetes對接，供kubelet調用使用。
• felix: 負責維護宿主機上的路由規則、FIB轉發信息庫等。
• BIRD: 負責分發路由規則，類似路由器。
• confd: 配置管理組件。

除此之外，calico 還和 flannel host-gw 不同之處在于，它不會創建網橋設備，而是通過路由表來維護每個pod的通信，如下圖所示：

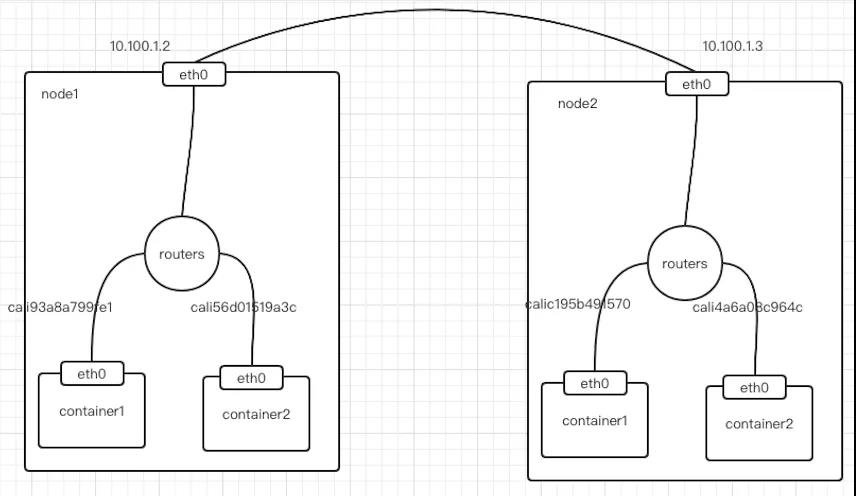

可以看到 calico 的 cni 插件會為每個容器設置一個 veth pair 設備，然后把另一端接入到宿主機網絡空間，由于沒有網橋，cni 插件還需要在宿主機上為每個容器的 veth pair設備配置一條路由規則，用于接收傳入的IP包，路由規則如下：

以上表示發送10.92.77.163的IP包應該發給cali93a8a799fe1設備，然后到達另外一段容器中。

有了這樣的veth pair設備以后，容器發出的IP包就會通過veth pair設備到達宿主機，然后宿主機根據路有規則的下一條地址，發送給正確的網關(10.100.1.3)，然后到達目標宿主機，在到達目標容器。

這些路由規則都是felix維護配置的，而路由信息則是calico bird組件基于BGP分發而來。calico實際上是將集群里所有的節點都當做邊界路由器來處理,他們一起組成了一個全互聯的網絡，彼此之間通過BGP交換路由，這些節點我們叫做BGP Peer。

需要注意的是calico 維護網絡的默認模式是 node-to-node mesh ,這種模式下，每臺宿主機的BGP client都會跟集群所有的節點BGP client進行通信交換路由。這樣一來，隨著節點規模數量N的增加，連接會以N的2次方增長，會集群網絡本身帶來巨大壓力。

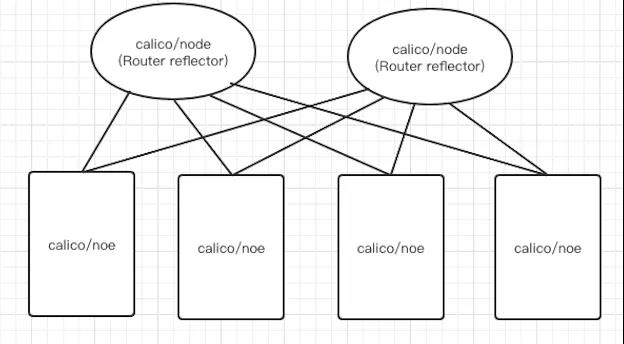

所以一般這種模式推薦的集群規模在50節點左右,超過50節點推薦使用另外一種RR（Router Reflector）模式，這種模式下，calico 可以指定幾個節點作為RR，他們負責跟所有節點 BGP client 建立通信來學習集群所有的路由，其他節點只需要跟RR節點交換路由即可。這樣大大降低了連接數量，同時為了集群網絡穩定性，建議RR>=2.

以上的工作原理依然是在二層通信，當我們有兩臺宿主機，一臺是10.100.0.2/24，節點上容器網絡是10.92.204.0/24;另外一臺是10.100.1.2/24,節點上容器網絡是10.92.203.0/24,此時兩臺機器因為不在同個二層所以需要三層路由通信，這時calico就會在節點上生成如下路由表：

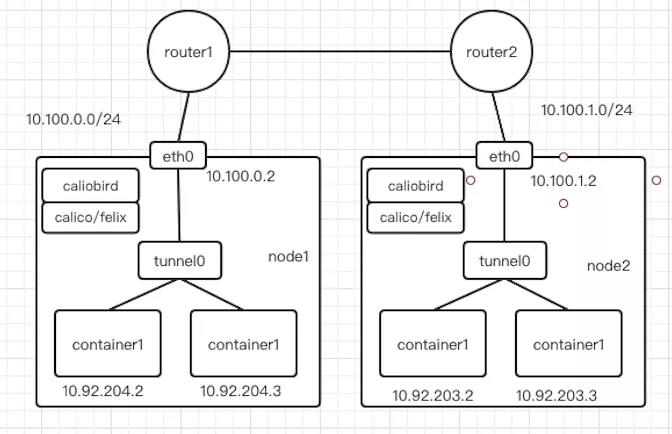

這時候問題就來了，因為10.100.1.2跟我們10.100.0.2不在同個子網，是不能二層通信的。這之后就需要使用Calico IPIP模式，當宿主機不在同個二層網絡時就是用overlay網絡封裝以后再發出去。如下圖所示：

IPIP模式下在非二層通信時，calico 會在node節點添加如下路由規則:

可以看到盡管下一條任然是node的IP地址，但是出口設備卻是tunnel0,其是一個IP隧道設備，主要有Linux內核的IPIP驅動實現。會將容器的ip包直接封裝宿主機網絡的IP包中，這樣到達node2以后再經過IPIP驅動拆包拿到原始容器IP包，然后通過路由規則發送給veth pair設備到達目標容器。

以上盡管可以解決非二層網絡通信，但是仍然會因為封包和解包導致性能下降。如果calico 能夠讓宿主機之間的router設備也學習到容器路由規則，這樣就可以直接三層通信了。比如在路由器添加如下的路由表：

而node1添加如下的路由表:

那么node1上的容器發出的IP包，基于本地路由表發送給10.100.1.1網關路由器，然后路由器收到IP包查看目的IP，通過本地路由表找到下一跳地址發送到node2，最終到達目的容器。這種方案，我們是可以基于underlay 網絡來實現，只要底層支持BGP網絡，可以和我們RR節點建立EBGP關系來交換集群內的路由信息。

以上就是kubernetes 常用的幾種網絡方案了，在公有云場景下一般用云廠商提供的或者使用flannel host-gw這種更簡單，而私有物理機房環境中，Calico項目更加適合。根據自己的實際場景，再選擇合適的網絡方案。
