1. Overview

我們生產k8s對外暴露服務有多種方式，其中一種使用external-ips?clusterip?service?ClusterIP Service方式對外暴露服務，kube-proxy使用iptables mode。這樣external ips可以指定固定幾臺worker節點的IP地址(worker節點服務已經被驅逐，作為流量轉發節點不作為計算節點)，并作為lvs vip下的rs來負載均衡。根據vip:port來訪問服務，并且根據port不同來區分業務。相比于NodePort Service那樣可以通過所有worker節點的node_ip:port來訪問更高效，也更容易落地生產。但是，traffic packet是怎么根據集群外worker節點的node_ip:port或者集群內cluster_ip:port訪問方式找到pod ip的？

并且，我們生產k8s使用calico來作為cni插件，采用 Peered with TOR (Top of Rack) routers方式部署，每一個worker node和其置頂交換機建立bgp peer配對，置頂交換機會繼續和上層核心交換機建立bgp peer配對，這樣可以保證pod ip在公司內網可以直接被訪問。

但是，traffic packet知道了pod ip，又是怎么跳到pod的呢？

以上問題可以歸并為一個問題：數據包是怎么一步步跳轉到pod的？很長時間以來，一直在思考這些問題。

2. 原理分析

實際上答案很簡單：訪問業務服務vip:port或者說node_ip:port，當packet到達node_ip所在機器如worker A節點時，會根據iptable rules一步步找到pod ip；找到了pod ip后，由于使用calico bgp部署方式，核心交換機和置頂交換機都有該pod ip所在的ip段的路由，packet最后會跳轉到某一個worker節點比如worker B，而worker B上有calico早就寫好的路由規則route和虛擬網卡virtual interface，再根據veth pair從而由host network namespace跳轉到pod network namespace，從而跳轉到對應的pod。

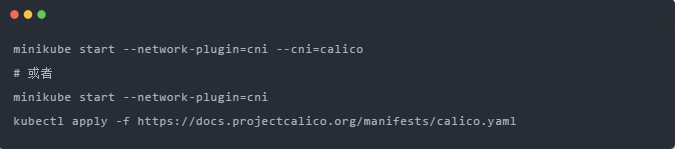

首先可以本地部署個k8s集群模擬測試下，這里使用 install minikube with calico ：

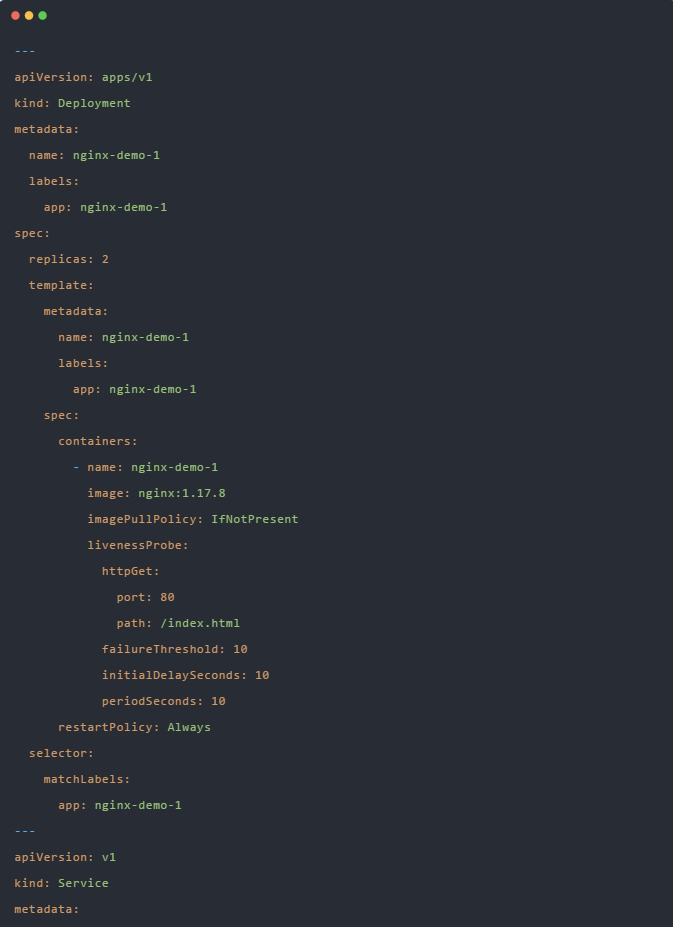

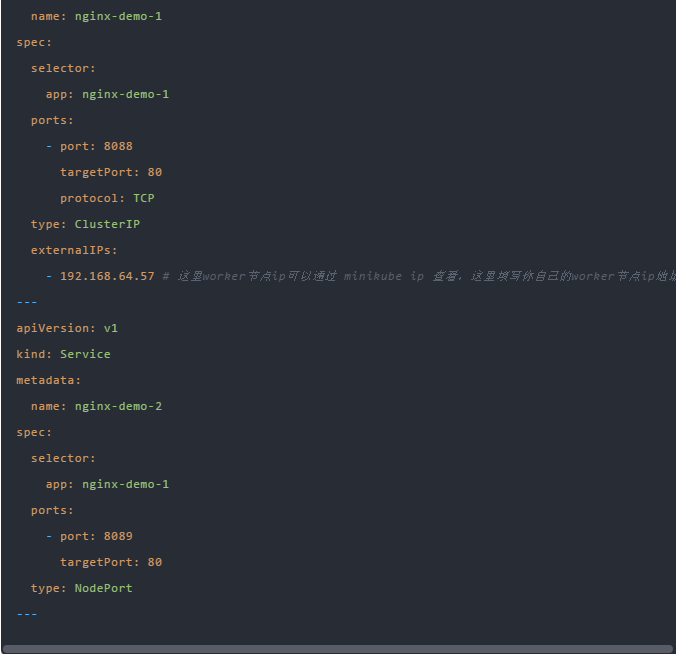

然后部署個業務pod，這里使用nginx為例，副本數為2，并創建ClusterIP Service with ExternalIPs和NodePort Service：

部署完成后，就可以通過 ExternalIP ClusterIP Service或者NodePort Service兩種方式訪問業務服務：

3. iptables寫自定義規則

當數據包通過node_ip:port或者cluster_ip:port訪問服務時，會在當前worker節點被內核DNAT(Destination Network Address Translation)為pod ip，反向packet又會被SNAT(Source Network Address Translation)。這里借用calico官網的非常生動的兩張圖說明About?Kubernetes?Services?：

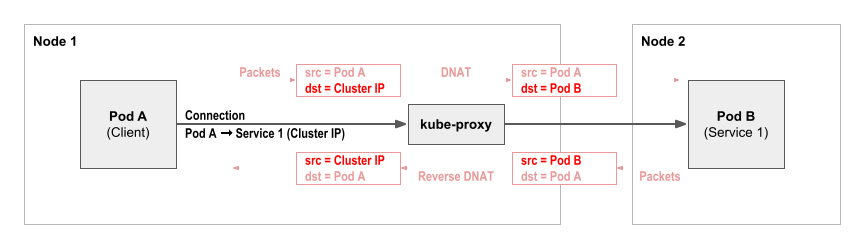

cluster-ip service 訪問流程：

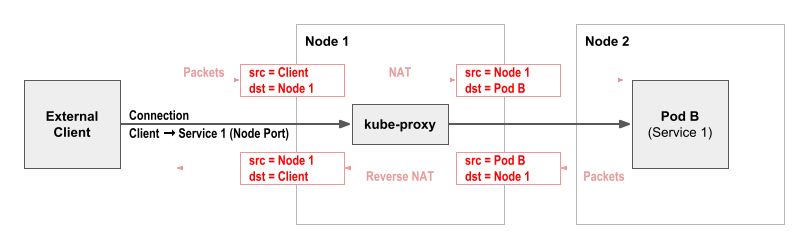

node-port service 訪問流程：

由于我們生產k8s的kube-proxy使用iptables mode，所以這些snat/dnat規則是kube-proxy進程通過調用iptables命令來實現的。iptables使用各種chain來管理大量的iptable rules，主要是五鏈四表，五鏈包括：prerouting/input/output/forward/postrouting chain，四表包括：

raw/mangle/nat/filter table，同時也可以用戶自定義chain。數據包packet進過內核時經過五鏈四表流程圖如下：

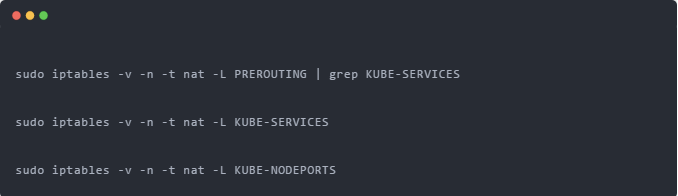

而kube-proxy進程會在nat table內自定義KUBE-SERVICES chain，并在PREROUTING內生效，可以通過命令查看，然后在查看KUBE-SERVICES chain中的規則：

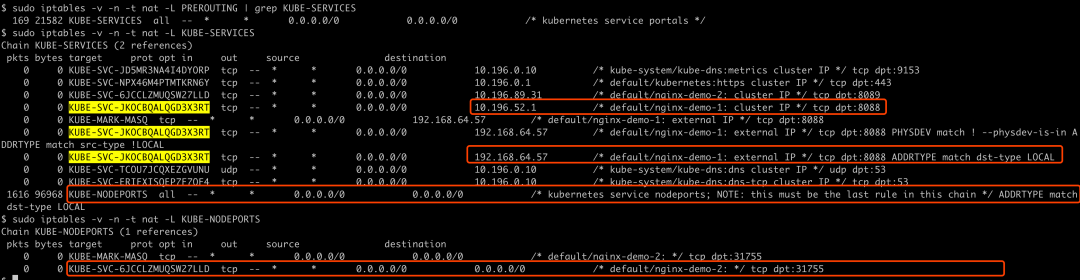

可以看到，如果在集群內通過cluster_ip:port即10.196.52.1:8088，或者在集群外通過external_ip:port即192.168.64.57:8088方式訪問服務，都會在內核里匹配到 KUBE-SVC-JKOCBQALQGD3X3RT chain的規則，這個對應nginx-demo-1 service；如果是在集群內通過cluster_ip:port即10.196.89.31:8089，或者集群外通過nodeport_ip:port即192.168.64.57:31755方式訪問服務，會匹配到 KUBE-SVC-6JCCLZMUQSW27LLD chain的規則，這個對應nginx-demo-2 service：

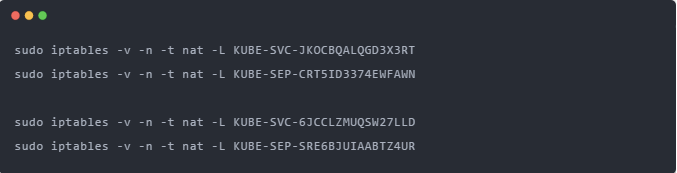

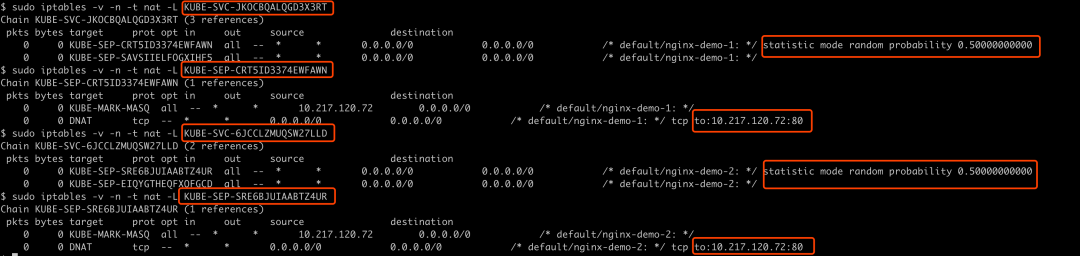

然后繼續查找 KUBE-SVC-JKOCBQALQGD3X3RT chain和 KUBE-SVC-6JCCLZMUQSW27LLD chain的規則，發現每一個 KUBE-SVC-xxx 都會跳轉到 KUBE-SEP-xxx chain上，并且因為pod副本數是2，這里就會有兩個 KUBE-SEP-xxx chain，并且以50%概率跳轉到任何一個 KUBE-SEP-xxx chain，即rr(round robin)負載均衡算法，這里kube-proxy使用iptables statistic module來設置的，最后就會跳轉到pod ip 10.217.120.72:80(這里假設訪問這個pod)。總之，經過kube-proxy調用iptables命令，根據service/endpoint設置對應的chain，最終一步步跳轉到pod ip，從而數據包packet下一跳是該pod ip：

總之，不管是通過cluster_ip:port、external_ip:port還是node_ip:port方式訪問業務服務，packet通過kube-proxy進程自定義的各種chain找到了下一跳pod ip地址。

但是，packet如何知道這個pod ip在哪個節點呢？

4. calico寫自定義routers和virtual interface

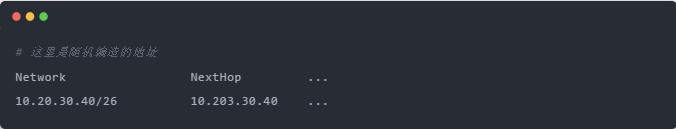

上文已經說過，我們部署calico方式可以保證pod ip在集群外是可以被路由的，這是因為交換機上會有node level的路由規則，在交換機上執行 dis bgp routing-table會有類似如下路由規則。表示如果訪問 10.20.30.40/26 pod網段下一跳是worker B的IP地址。這些路由規則是部署在每一個worker節點的bird進程(bgp client)分發的，交換機通過BGP學習來的：

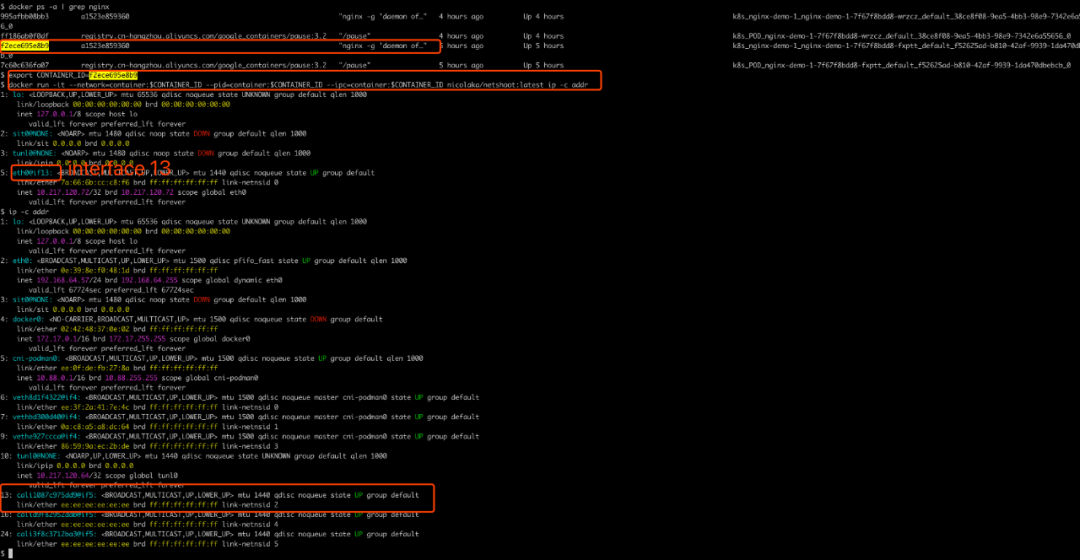

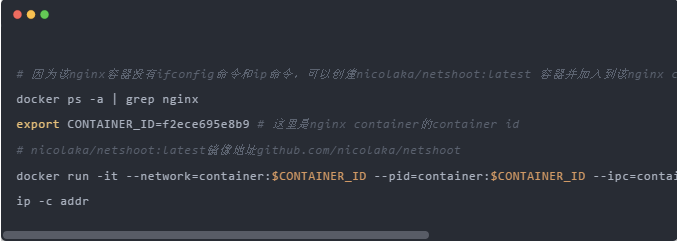

所以，packet在知道了pod ip 10.217.120.72:80?后(這里假設訪問了pod nginx-demo-1-7f67f8bdd8-fxptt)，很容易找到了worker B節點，本文章示例即是minikube節點。查看該節點的路由表和網卡，找到了在host network namespace這一側是網卡 cali1087c975dd9，編號是13，這個編號很重要，可以通過編號知道這個veth pair的另一端在哪個pod network namespace。發現 pod nginx-demo-1-7f67f8bdd8-fxptt 的網卡eth0就是veth pair的另一端，并且編號也是13：
