什么是 Vlan、三層交換機、網關、DNS、子網掩碼、MAC地址，這是我看過最易懂的方法
一、什么是VLAN
1102表示一班02號學生。
1201表示2班01號學生。
二、單臂路由與三層交換機

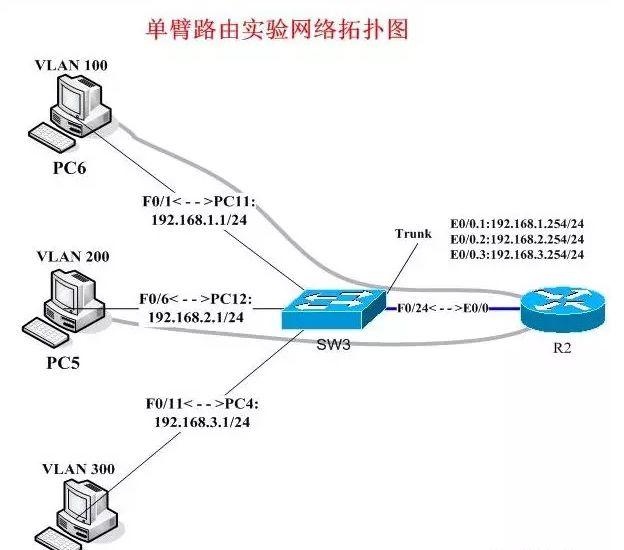

什么是單臂路由？

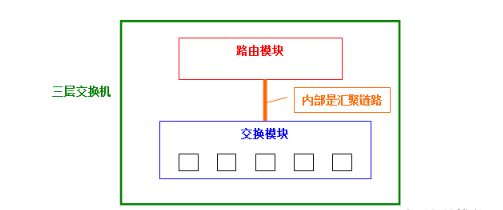

那什么是三層交換機呢？
在一臺本體內，分別設置了交換機模塊和路由器模塊；而內置的路由模塊與交換模塊相同，使用ASIC硬件處理路由。因此，與傳統的路由器相比，可以實現高速路由。并且，路由與交換模塊是匯聚鏈接的，由于是內部連接，可以確保相當大的帶寬，所以對于正規的項目，需要使用三層交換機來實現網絡間的通信。
三、什么是網關
在了解了vlan與三層交換機后，能不能通信，還需要看網關是否正確。
1.什么是網關
2.如何來理解網關
3.網關的ip地址
例如
比如有網絡A和網絡B，
網絡A：的IP地址范圍為“192.168.1.1~192. 168.1.254”，子網掩255.255.255.0；
如果需要與其它網段通信，那么它的網關可以設置為192.168.1.1，當然也可以設置為網段內其它的一個ip地址。網絡B：的IP地址范為“192.168.2.1~192.168.2.254”，子網掩碼255.255.255.0。
如果需要與其它網段通信，那么它的網關可以設置為192.168.2.1，當然也可以設置為網段內其它的一個ip地址。
4.網關是如何實現通信？
在沒有路由器的情況下，不同的兩個網絡之間是不能進行TCP/IP通信的，即使是兩個網絡連接在同一臺交換機(或集線器)上，TCP/IP協議也會根據子網掩碼(255.255.255.0)判定兩個網絡中的主機處在不同的網絡里。而要實現這兩個網絡之間的通信，則必須通過網關。
如果網絡A中的主機發現數據包的目的主機不在本地網絡中，就把數據包轉發給它自己的網關，再由網關轉發給網絡B的網關，網絡B的網關再轉發給網絡B的某個主機(如附圖所示)。網絡B向網絡A轉發數據包的過程。
所以說，只有設置好網關的IP地址，TCP/IP協議才能實現不同網絡之間的相互通信。
5.什么是默認網關？
如果搞清了什么是網關，默認網關也就好理解了。就好像一個房間可以有多扇門一樣，一臺主機可以有多個網關。默認網關的意思是一臺主機如果找不到可用的網關，就把數據包發給默認指定的網關，由這個網關來處理數據包。現在主機使用的網關，一般指的是默認網關。
四、什么是DNS
DNS是域名解析服務器（Domain Name System），是把網址變成IP地址的服務器。
DNS說白了是把域名翻譯成IP地址用的，這里面舉個例子，大家就很容易清楚了。
例如我們?cè)跒g覽器里面輸入www.baidu.com的時候，機器要跟百度這個網站進行通信，機器要往外面發送數據包，數據包里面要寫百度這臺服務器的IP地址，我們不知道IP地址是多少，那么就需要主機問DNS服務器，DNS服務器就自動幫我們把www.baidu.com這個域名翻譯成了IP地址61.135.169.105。然后寫到了數據包的目的IP地址里面就可以進行通信。
就跟我們寫信一樣，你得寫個收信人的地址郵局才能給你發送吧，你給國外寫信，你寫中文地址郵局不認識，需要這個一個人幫你翻譯成英語。這就是DNS的作用，所以你得在本地連接里面寫DNS才可以正常瀏覽網頁，如果不設置DNS，是無法正常訪問網頁的。
五、MAC地址
IP與MAC
雖然現在已經ipv6了，但我們基本用的大多數還是ipv4協議，所謂ip就是你電腦整個網絡的編號。其他電腦想訪問電腦就得需要這個編號。但是這個編號很多情況下是一直在變化的。唯一不變的是你的MAC地址：物理地址。
MAC是網絡中用來標識網卡設備的唯一網絡地址。由相關硬件制造商統一分配，每臺電腦的MAC地址都是唯一的。
做個比喻，你經常搬家，你每搬一次家都有一個地址，XX小區XX單元XX號，這個就是IP。但是你的名字不變，這個就是MAC，不同的是我們的MAC不允許重名。

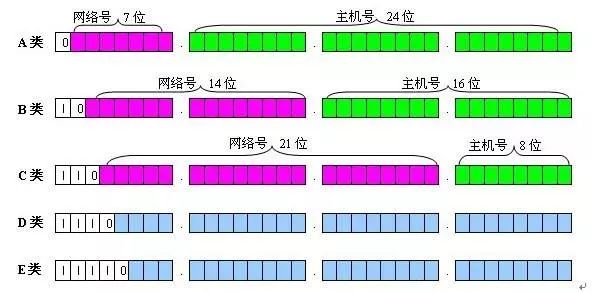

我們的IP分為兩個部分：如上圖分為網絡部分和主機部分。網絡部分好比就是你在XX省XX市XX鎮，這個是國家固定下來了的。但是XX小區XX單元XX號是開發商自己定的。兩個編號加起來就是你的ip了。不同的是在現實中兩個編號的長度是固定的，在網絡上A、B、C、D的ip地址卻是變化的，這個在前天有詳細講到。
六、子網掩碼
子網掩碼是為了區分網絡位和主機位，上面我們說到過，一個ip地址是由網絡部分和主機部分。正如一個人的名字由姓與名組成。
那么我們可以把IP地址比作一個人的名字，那么子網掩碼就像是一份名單，可以快速的知道那些人同姓，那些人不同姓，把同姓的人分在一組，讓他們之前可以互相交流。
