kubernetes基礎概念解析

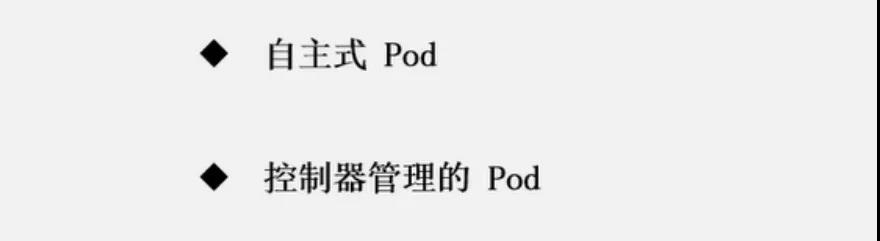

?1?、pod 概念
1、自主式POD的基礎概念

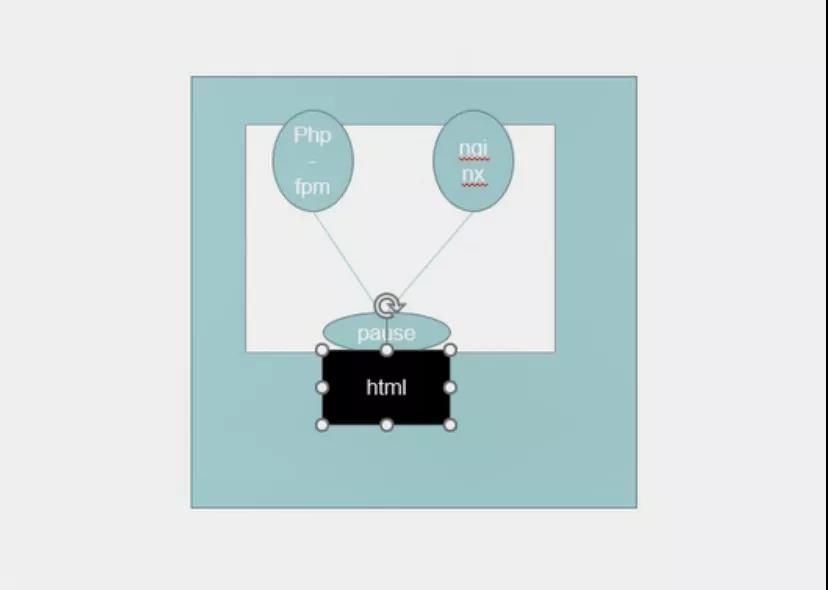

- Pause 網絡棧共享：首先我們要定義一個 POD，就會先啟動第一個容器，只要運行一個POD這個容器就會被啟動、這個容器叫PAUSE（只要是有POD這個容器就會被啟動）、這個容器啟動成功之后我假設在這個POD里啟動了兩個容器，也就是說一個POD里會被封裝多個容器。然后這兩個容器會共用pause的網絡棧，也就是說這兩個容器就沒有他的獨立地址了，他們都是共同使用pause的地址、共用他的存儲卷、但是這兩個容器之間進程不隔離（也就意味著、這里一個容器運行的是php-fpm一個容器運行的是nginx，如果這里nginx想要反向代理fpm的話只需要寫locahost9000（這個是php服務的9000端口）即可，原因是這兩個容器都是共享的pause的網絡棧、也就是在同一個pod里容器之間的端口不能沖突的。）
- Pause 存儲卷共享：假如這個pod會掛在一個存儲上，同理這兩個容器（php-fpm、nginx）都會共享pause的存儲。因?yàn)樗麄儍蓚€(gè)分別都需要共享html的內容。也就意味著在同一個pod里及共享網絡又共享存儲卷。

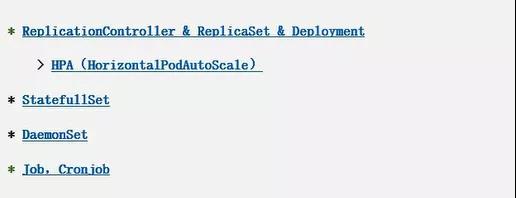

2、控制器管理的POD的基礎概念
Replication Controller（簡稱RC）& ReplicaSet（簡稱RS） & Deployment 這是三種管理器類型、因?yàn)檫@三種有一定的重合性所以放在一起講。
Replication Controller：用來確保容器應用的副本數始終保持在用戶定義的副本數，即如果有容器異常退出，會自動創建新的 Pod 來替代；而如果異常多出來的容器也會自動回收。在新版本的 Kubernetes中建議使用 ReplicaSet（在K8s新版本中官方拋棄RC采用的都是RS） 來取代ReplicationControlle（RC）
ReplicaSet 跟 ReplicationController 沒有本質的不同，只是名字不一樣，并且 ReplicaSet 支持集合式的selector（選擇器）
雖然 ReplicaSet 可以獨立使用，但一般還是建議使用 Deployment（調度） 來自動管理 ReplicaSet ，這樣就無需擔心跟其他機制的不兼容問題（比如 ReplicaSet不支持 rolling-update（滾動更新） 但Deployment （調度） 支持）
Deployment（調度）原理
deployment 為 pod 和 replicaset 提供一個聲明式定義（declarative）方法，用來代替以前的replication controller 來方便管理應用。典型的應用場景包括：
- 定義 deployment 來創建 pod 和 replicaset
- 滾動升級和回滾應用
- 擴容和縮容
- 暫停和繼續 deploymentDeployment

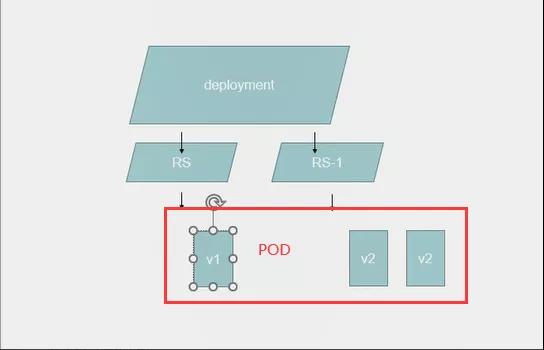

在創建出來以后呢會去創建一個RS，也就意味這RS不是我們自己定義得，而是deployment定義得，deployment再去負責創建我們對應的pod。比如上圖創建了三個pod，如果有一天我們讓deployment把鏡像的V1版更新成V2版本。他會新建一個RS（這里比如是RS-1）然后我們就將RS的V1滾動更新到RS-1的V2版已到達滾動更新的狀態，并且還可以回滾，所謂的回滾就是當發現更新到V2版本有一定的小BUG我們可以支持回滾，只見我們的rolling-update（滾動更新）就會回到RS新建一個老舊版本的V1然后把RS-1的V2刪了以此類推，原因是deployment再滾動更新之后這個RS并不會被刪除而是被停用，當我們開始回滾的時候就會將老舊版本的RS開始啟用，然后逐漸達到deployment（調度器）想要達到的預期狀態。以上是deployment的原理，deployment需要去創建RS達到創建pod的能力
HPA（水平制度擴展）
Horizontal Pod Autoscaling 僅適用于僅適用于 Deployment 和 ReplicaSet，在 V1 版本中僅支持根據Pod的 CPU 利用率擴縮容，在 vlalpha版本中，支持根據內存和用戶自定義的 metric（公制的）擴縮容。

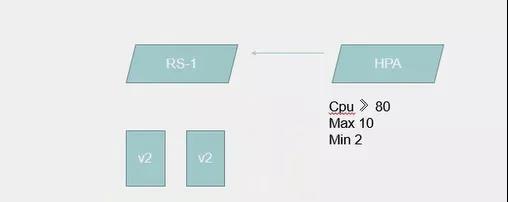

我現在運行了一個RS-1，RS-1下面管理兩個pod，然后我再定義一個HPA，這個HPA定義是基于這個RS-1來定義的，當我們的CPU大于80的時候就進行擴展，擴展的最大值是10個最小值是兩個，也就以為這HPA會去監控這些POD的資源利用率，當CPU達到80的時候HPA就會去新建出來新的pod直到達到他HPA的最大值10個，也就是cpu只有在大于或等于80的時候HPA才會去創建pod，如果不滿足這個條件就不會再進行創建。一旦利用率變低之后這里的pod就會被回收。但是最小只能刪到2因?yàn)檫@里定義了最小個數為2，所以HPA就會達成一個水平制度擴展的目的。
StatefullSet 解決有狀態服務的問題
StatefulSet 是為了解決有狀態服務的問題（對應 Deployments 和 ReplicaSets 是為無狀態服務而設），其應用場景包括：
- 穩定的持久化存儲（就是pod在死亡以后再去調度一個新的pod回來的時候里面的數據也不能丟失），即 Pod重新調度后還是能訪問到相同的持久化數據，基于 PVC來實現來實現。
- 穩定的網絡標志，即 Pod 重新調度后其 PodName（pod名稱）和 HostName（主機名稱）不變，基于 Headless Service（即沒有 Cluster IP 的 Service）來實現。這是防止在集群里面定義了一個pod名稱去調用，結果出現了一個新的pod頂替以后名字變了需要重新寫入這是不需要的，因?yàn)樗麜?huì)實時的穩定這個網絡表示
- 有序部署，有序擴展，有序部署會分為擴展和回收階段，所以稱為有序部署和有序擴展。即 Pod是有順序的，在部署或者擴展的時候要依據定義的順序依次進行（即從 0 到 N-1，在下一個 Pod運行之前所有Pod 必須都是Running（運行）和 Ready（準備）狀態），基于 init containers 來實現
- 有序收縮，有序刪除（即從 N-1 到 0）
daemonset（守護進程）
DaemonSet 確保全部（或者一些） Node 上運行一個 Pod 的副本。當有 Node 加入集群時，也會為他們新增一個 Pod 。當有 Node 從集群移除時，這些 Pod 也會被回收。刪除 DaemonSet 將會刪除它創建的所有 Pod使用 DaemonSet 的一些典型用法：
- 運行集群存儲 daemon ，例如在每個 Node 上運行 glusterd 、ceph 。
- 在每個 Node 上運行日志收集 daemon ，例如 fluentd 、logstash 。
- 在每個 Node 上運行監控 daemon ，例如 Prometheus Node Exporter
Job （工作），Cronjob（定時任務）
Job 負責批處理任務，即僅執行一次的任務，它保證批處理任務的一個或多個 Pod 成功結束Cron Job 管理基于時間的 Job ，即：
- 在給定時間點只運行一次
- 周期性地在給定時間點運行
Cron job：簡單來說就是可以在特定的時間重復執行。

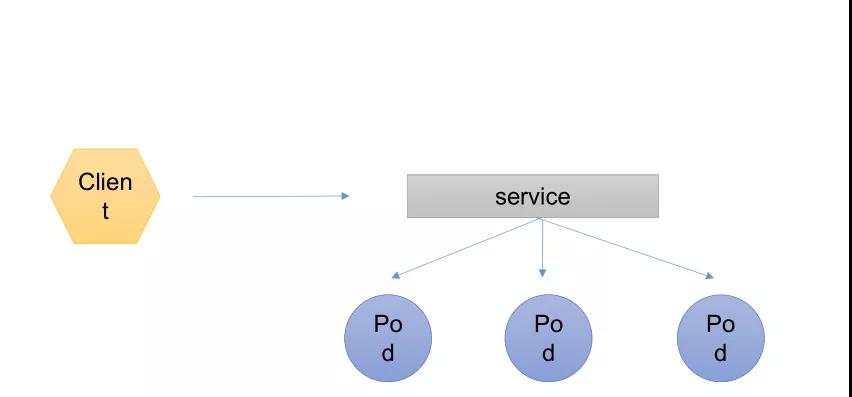

服務發現
所謂的服務發現就是我們的客戶端想要去訪問我們的一組pod，并且被訪問的pod必須要有相關性，因?yàn)橹挥惺怯邢嚓P(guān)性才會被我的service收集到。并且service去收集我們的pod是通過我們的標簽去選擇到的。選擇到以后這個service會有自己的ip和端口，這時候我們的客戶端就可以去訪問service的IP加端口。而間接的訪問到所對應的pod，并且這里是有一個RR（輪詢）的算法存在的。

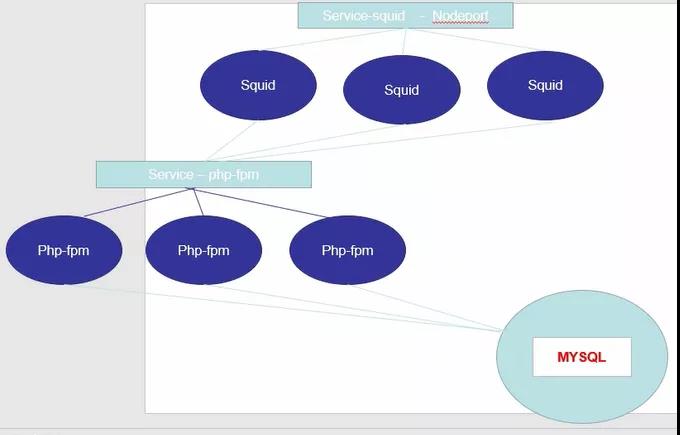

pod 與 pod 之間的通訊方案
上圖解析：
就是我們的 apache 加我們的 fpm 模塊。然后前面是一些緩存服務器 squid（緩存服務）。最后面就是我們的MySQL，而 squid（緩存服務）前面肯定是需要一個負載服務器的這里我就用 LVS。
也就意味這首先我們要構建一個 apache 加入到 fpm 的結構集群，然后在構建 mysql 集群正在構建squid 集群。假如我們想把這個結構放在我們的 k8s 集群中運行的話。
MySQL 需要運行成一個 pod ，mysql 封裝成一個 pod 之后呢我們還有 apache+fpm ，并且apache+fpm 這三個都是類似的所以我們可以在 deployment（調度器）上面去創建。Deployment 會指定 apache+fpm 的副本數目為三個副本。這樣就會有三個不同的 apache+fpm 的 pod 存在了。
然后在往上我們會發現有三個 squid（緩存服務），這三個 squid（緩存服務）我們也可以交個控制器去控制。然后 LVS 就可以靠他本身的功能將這個集群負載了。
而我們?cè)?php-fpm 和 squid 的中間再加一層 service - php-fpm。這個 service - php-fpm 會綁定 phpfpm 的標簽選擇進行綁定，那 squid 想要進行反向代理的設置的話就不需要寫這三個 php-fpm pod 所對應的IP地址了。而是寫的 service - php-fpm 的IP地址，因?yàn)?php-fpm 這三個 pod 如果死掉的話就會從新生成ip地址，而間接都就要修改 squid 反向代理的配置，以避免不必要的問題。這樣的話 squid 只要將 IP 指定在我們的 service - php-fpm上面即可并且 php-fpm 是三個 pod ，MySQL 也是 pod 他們之間會出現一定的關聯，比如我們將mysql部署在StatefullSet 里面這時 mysql pod 的名稱就不會變，那我們可以通過他的名稱去固定在我們對應 pod 上，因?yàn)镵8S 內部是一個扁平化的網絡，所以容器之間是可以互相訪問的所以我們的 php-fpm 里面寫 mysql 的信息是沒有問題的，對于這三臺 squid 來說用戶想要訪問，我可以在創一個 service - squid 與我們的 squid 進行綁定，通過去判斷我們的 squid 的相關一些標簽進行確定。
這樣的話我們只需要將我們的 service-squid 暴露在外面即可，service 其中有一種暴露模式叫做我們的nodeport 。這樣我們就可以將這個集群部署在K8S集群中了。這個集群也是我們的pod與pod之間的通訊方案。
網絡的通訊方式
網絡通訊模式
Kubernetes 的網絡模型假定了所有 Pod 都在一個可以直接連通的扁平的網絡空間中（在 K8S 中所謂的扁平化網絡空間就是所有的 pod 都可以通過對方的ip“直接達到”就是 pod 認為他自己是直接到達的，其實底層有一堆的轉換機制存在），這在 GCE （Google Compute Engine 谷歌的云服務）里面是現成的網絡模型，在 Kubernetes中假定這個網絡已經存在（也就意味了如果我們想在自己的集群中去構建K8S的話就先要去解決扁平化的網絡空間）。
而在私有云里搭建 Kubernetes 集群，就不能假定這個網絡已經存在了。我們需要自己實現這個網絡假設，將不同節點上的 Docker 容器之間的互相訪問先打通，然后運行 Kubernetes
同一個 pod 內的容器之間通訊
同一個 Pod 內的多個容器之間：lo （回環網卡）
各 Pod 之間的通訊：Overlay Network（重疊網絡）
Pod 與 Service 之間的通訊：通過各節點的 Iptables（防火墻）規則的轉換去實現。在K8S新版已經加入了LVS的轉發機制并且轉發上線會更高。
網絡解決方案 Kubernetes + Flannel -1
Flannel 是 CoreOS 團隊針對 Kubernetes 設計的一個網絡規劃服務，簡單來說，它的功能是讓集群中的不同節點主機創建的 Docker 容器都具有全集群唯一的虛擬 IP 地址。而且它還能在這些 IP 地址之間建立一個覆蓋網絡（ Overlay Network ），通過這個覆蓋網絡，將數據包原封不動地傳遞到目標容器內
上面加粗的這句話提取出來的概念就是，不同機器這里指的是物理機，上面運行的docker。這里面的容器他們之間的IP不能一致。
Flanneld的網絡的通訊方案原理（同主機和不同主機通訊）

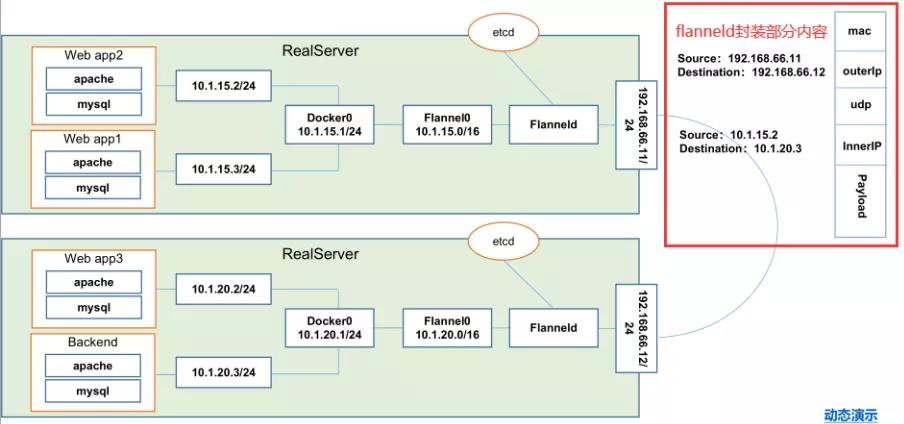

這里畫了兩臺大主機、一個是192.168.66.11/24一個是192.168.66.12/24然后在這兩臺主機中運行了4 個pod，然后在192.168.66.11這個主機中運行的是web app2和web app1的兩個pod。然后在192.168.66.12這個主機中運行的是web app3和backend（前端組件）。然后所有的瀏覽訪問到backend上，backend經過自己的網關去處理，把什么樣的請求分配在什么樣的服務上。
那也就意味著當backend想要去跟web app2或者是web app2想要跟backend通訊的時候就需要涉及到跨主機了，以及web app3跟本機的backend兩個不同pod之間通訊的話他們是同主機的，是怎么來解決通訊的問題的。那我們下面來詳細解析一下。
首先在我們的node服務器上我們會去安裝一個叫flanneld的守護進程，這個flanneld的進程呢會監聽一個端口，這個端口就是用于后期轉發數據包以及接收數據包的這么一個服務端口。這個flanneld進程一旦啟動之后會開啟一個網橋叫 flannel0 這個網橋 flannel0 就是專門去收集 docker0 轉發出來的數據報文。然后這個 docker0 會分配自己的 IP 到對應的 POD 上，如果是我們同一臺主機上的兩個 pod 之間的訪問的話走的其實是 docker0 的網橋，因?yàn)榇蠹叶际窃谕粋€(gè)網橋下面的兩個不同的子網而已。也就是在真實服務器的主機內核已經完成了這次數據報文的轉換。
怎么跨主機還能通過對方的 IP 直接到達：
到達流程：首先我們的 web app2 pod 想要把數據包發送到 backend ，這時候 web app2 的數據包源地址寫自己的 10.1.15.2/24 目標要寫 backend 的 10.1.20.3/24 。由于不是在同一臺主機所以 webapp2 先發送到他的網關也就是 docker0 的 IP 10.1.15.1/24，而 docker0 上會有對應的函數把這個數據包抓到我們的 flannel0 并且在flannel0 上會有一堆的路由表記錄。這個路由表記錄是從我們的 etcd 里面獲取到的，寫入到我們當前的主機判斷路由到底到那臺機器。
到了 flannel0 之后因?yàn)?flannel0 是flanneld 開啟這么一個網橋所以這個數據包會到flanneld，到了 flanneld 以后會對這個數據報文進行封裝也就是上圖的封裝部分。有這么一個結構mac是mac部分，然后到我們的下一層也就是第三層，第三層內容寫的是源地址為192.168.66.11目標寫的是192.168.66.12 。接著下一層封裝的是UDP的數據報文，也就意味著 flanneld 使用的是UDP的數據報文去轉發這些數據包因?yàn)楦欤吘乖谕粋€(gè)局域網內部。
在下一層有封裝了一層新的三層信息源是10.1.15.2目標是10.1.20.3封裝到這一層以后外面就封裝了一個 payload 實體。在被轉發到192.168.66.12的這個主機上。原因是我們的三層寫了目標地址是192.168.66.12所以這個數據報文是能夠到這里的，并且也是對應的這里的flanneld的端口所以這個數據包會被192.168.66.12主機的 flanneld 所截獲。Flanneld截獲以后會進行拆封，因?yàn)?92.168.66.12主機的 flanneld 他知道這是干嘛的，拆封完了之后會轉發到192.168.66.12主機的 flannel0（10.1.20.0）然后再轉發到docker0（10.1.20.1）。然后在轉發給 192.168.66.12主機上的 backend pod。這樣的話就能是實現我們的跨主機的扁平化網絡。
以上就是整個flanneld的網絡的通訊方案
Flannel與ETCD之間有哪些關聯
ETCD 之 Flannel 提供說明：
- 存儲管理 Flannel 可分配的 IP 地址段資源，也就意味著 flannel 在啟動之后會向 etcd 去插入可以被分配的網段，并且把那個網段分配到那臺機器 etcd 都會記錄著，防止以增的網段在被 flannel 利用分配給其他的 node 節點。以避免IP沖突
- 監控 ETCD 中每個 Pod 的實際地址，并在內存中建立維護 Pod 節點路由表。
也就是說 ETCD 在我們的K8S集群中，是非常重要的，所以想要進行高可用的話 ETCD 一定是我們最先高可用的一個組件。
不同情況下網絡通信方式
同一個 Pod 內部通訊：同一個 Pod 共享同一個網絡命名空間，共享同一個 Linux協議棧所以都是使用的 lo 的回環網卡進行通訊的
Pod1 至 Pod2
> Pod1 與 Pod2 不在同一臺主機， Pod 的地址是與 docker0 在同一個網段的，但 docker0 網 段與宿主機網卡是兩個完全不同的 IP 網段，并且不同 Node 之間的通信只能通過宿主機的物理網卡進行。將 Pod 的 IP 和所在 Node 的 IP 關聯起來，通過這個關聯讓 Pod 可以互相訪問
> Pod1 與 Pod2 在同一臺機器，由 Docker0 網橋直接轉發請求至 Pod2 ，不需要經過 Flannel Pod 至 Service 的網絡：目前基于性能考慮，全部為 iptables或LVS 維護和轉發
Pod 到外網：?Pod 向外網發送請求，查找路由表 , 轉發數據包到宿主機的網卡，宿主網卡完成路由選擇后， iptables 執行 Masquerade 動作 ，把源 IP 更改為宿主網卡的 IP ，然后向外網服務器發送請求，也就意味著如果 pod 里面的容器想上網也就是通過 masquerade 的動態轉換去完成所謂的上網行為
外網訪問 Pod ：Service ，外網想要訪問pod就要借助到我們service的node pod方式才能進行所謂的訪問的K8S集群內部，因?yàn)樗m然是一個扁平化的網絡，但可別忘了這個扁平化的網絡是一個私有網絡并不能在跟物理機相鄰的網絡內訪問到他所以要借助到我們的node pod進行映射。
以上就是我們的不同網絡的通訊機制。

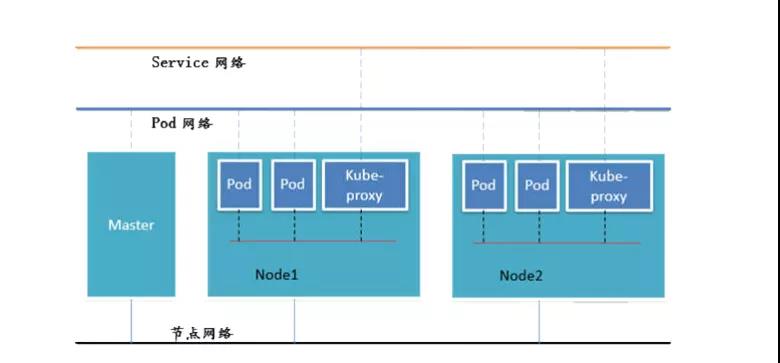

組件通訊示意圖
在我們得K8S里有三層網絡，第一叫做節點網絡；第二叫做 pod 網絡；第三叫 service 網絡。需要注意的是真實得物理網絡只有一個就是節點網絡。也就意味著我們?cè)跇?gòu)建服務器得時候只需要一張網卡就可以實現。Pod 和service 網絡都是虛擬網絡，這里我們都可以把它理解為是一個內部網絡。所有的 pod都會在這個扁平化的網絡中進行通訊。那如果像訪問 service 得話需要在 service 這么一個網絡中進行訪問，service 再去跟后端的 pod 進行所謂通訊得通過 iptables 得或者是通過LVS得轉換去達到通訊。
