K8S上的ELK和應用日志上報實戰

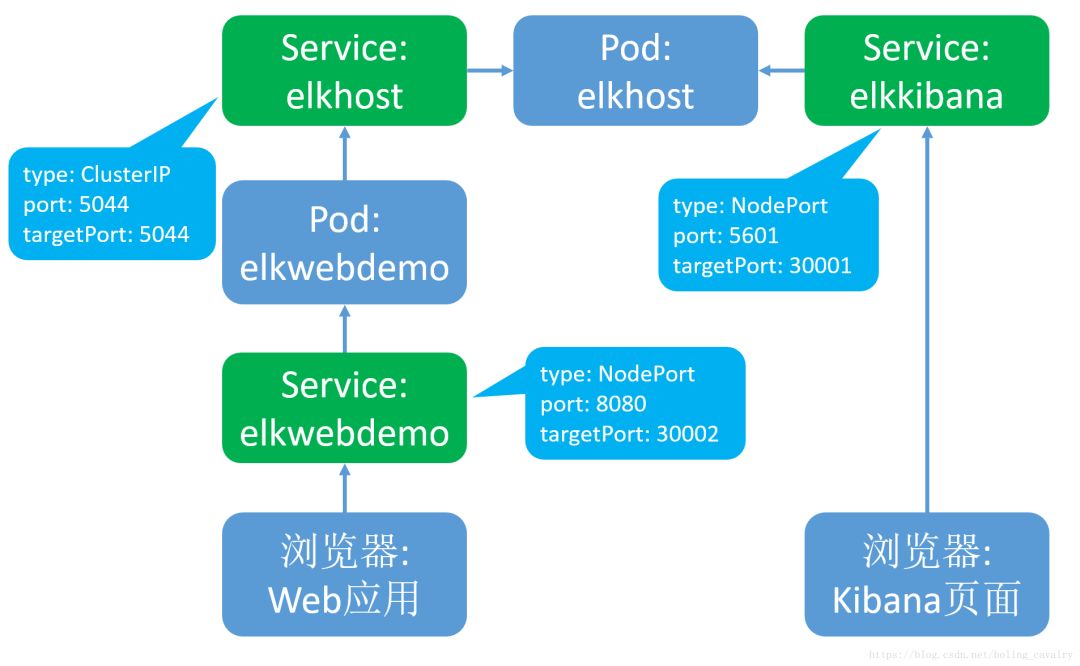

本次實戰的基礎結構如下圖所示：?
一共有兩個Pod：ELK和web應用；
ELK的Pod會暴露兩個服務，一個暴露logstash的5044端口，給filebeat用，另一個暴露kibana的5601端口，給搜索日志的用戶訪問的時候用；
web應用暴露一個服務，給用戶通過瀏覽器訪問；
實戰步驟簡介
部署ELK的pod和服務；
部署web應用的pod和服務；
web應用的pod從一個擴展為三個；
體驗ELK；
部署ELK
我們從ELK Sever開始部署吧：?
1. ssh登錄到可以執行kubectl命令的機器上去；?
2. 創建elk的部署腳本elkhost.yaml，內容如下：
apiVersion: extensions/v1beta1kind: Deploymentmetadata:? name: elkhostspec:? replicas: 1? template:? ? metadata:? ? ?labels:? ? ? ?name: elkhost? ? spec:? ? ?containers:? ? ?- name: elkhost? ? ? ?image: sebp/elk:622? ? ? ?tty: true? ? ? ?ports: [{? ? ? ? ? "containerPort": 5601? ? ? ? },{? ? ? ? ? "containerPort": 5044? ? ? ? }]
如上所示，暴露了兩個端口：kibana的5601和logstash的5044；?
3. 在elkhost.yaml所在目錄執行命令kubectl create -f elkhost.yaml，即可創建elk對應的pod，如下：
root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get podsNAME? ? ? ? ? ? ? ? ? ? ? ?READY? ? ?STATUS? ? RESTARTS? ?AGEelkhost-54c9bbd8d5-ffq68? ?1/1? ? ? ?Running? ?0? ? ? ? ? 3m
4. 將kibana的5601端口以NodePort的方式對外暴露，這樣外部就可以通過節點IP地址來訪問kibana服務了，創建部署腳本elkkibana-svc.yaml，kibana的服務通過node節點的30001端口對外暴露，內容如下：
apiVersion: v1kind: Servicemetadata:? name: elkkibanaspec:? type: NodePort? ports:? ? ? ?- port: 5601? ? ? ? ?nodePort: 30001? selector:? ? name: elkhost
5. 將logstash的5044端口以ClusterIP的方式對外暴露，這樣其他pod的filebeat就可以通過服務名加5044端口來訪問logstash服務了，創建部署腳本elkhost-svc.yaml，logstash的服務通過5044端口對K8S內部的pod暴露，內容如下：
apiVersion: v1kind: Servicemetadata:? name: elkhostspec:? type: ClusterIP? ports:? ? ? ?- port: 5044? ? ? ? ?targetPort: 5044? selector:? ? name: elkhost
6. 在elkhost-svc.yaml所在目錄執行命令kubectl create -f elkhost-svc.yaml && kubectl create -f elkkibana-svc.yaml，即可創建elkhost和elkkibana這兩個服務，如下：
root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl create -f elkhost-svc.yaml && kubectl create -f elkkibana-svc.yamlservice "elkhost" createdservice "elkkibana" createdroot@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get serviceNAME? ? ? ? ?TYPE? ? ? ? CLUSTER-IP? ? ? EXTERNAL-IP? ?PORT(S)? ? ? ? ? AGEelkhost? ? ? ClusterIP? ?10.43.103.244? ?<none>? ? ? ? 5044/TCP? ? ? ? ?9selkkibana? ? NodePort? ? 10.43.219.137? ?<none>? ? ? ? 5601:30001/TCP? ?9skubernetes? ?ClusterIP? ?10.43.0.1? ? ? ?<none>? ? ? ? 443/TCP? ? ? ? ? 16d
7. 執行命令查看elkhost的pod部署在K8S的哪個node節點上：
root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl describe pod elkName:? ? ? ? ? ?elkhost-54c9bbd8d5-ffq68Namespace:? ? ? defaultNode:? ? ? ? ? ?willzhao-vostro-3267/192.168.31.89Start Time:? ? ?Mon, 30 Apr 2018 16:22:04 +0800Labels:? ? ? ? ?name=elkhost? ? ? ? ? ? ? ? pod-template-hash=1075668481Annotations:? ? kubernetes.io/created-by={"kind":"SerializedReference","apiVersion":"v1","reference":{"kind":"ReplicaSet","namespace":"default","name":"elkhost-54c9bbd8d5","uid":"9096cde8-4c4f-11e8-a776-024f8a041a1a"...Status:? ? ? ? ?Running...
如上所示，Node: willzhao-vostro-3267/192.168.31.89顯示了這個pod部署的節點IP是192.168.31.89；?
8. 打開瀏覽器，輸入192.168.31.89:30001，即可訪問到Kibana服務，如下圖：?
部署應用
ELK Sever已經OK，接下來部署web應用：?
1. 創建elkwebdemo的部署腳本elkwebdemo.yaml，內容如下：
apiVersion: extensions/v1beta1kind: Deploymentmetadata:? name: elkwebdemospec:? replicas: 1? template:? ? metadata:? ? ?labels:? ? ? ?name: elkwebdemo? ? spec:? ? ?containers:? ? ?- name: elkwebdemo? ? ? ?image: bolingcavalry/elkdemo:0.0.1-SNAPSHOT? ? ? ?tty: true? ? ? ?ports:? ? ? ?- containerPort: 8080
2. 在elkwebdemo.yaml所在目錄執行命令kubectl create -f elkwebdemo.yaml，即可創建elk對應的pod，如下：
root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get podNAME? ? ? ? ? ? ? ? ? ? ? ? ?READY? ? ?STATUS? ? RESTARTS? ?AGEelkhost-944bcbcd4-8vpbs? ? ? 1/1? ? ? ?Running? ?0? ? ? ? ? 4melkwebdemo-dddbcfc6f-x4pk6? ?1/1? ? ? ?Running? ?0? ? ? ? ? 9s
3. 創建elk對外服務的部署腳本elkwebdemo-svc.yaml，web的服務通過node節點的30002端口對外暴露，內容如下：
apiVersion: v1kind: Servicemetadata:? name: elkwebdemospec:? type: NodePort? ports:? ? ? ?- port: 8080? ? ? ? ?nodePort: 30002?? selector:? ? name: elkwebdemo
5. 在elkwebdemo-svc.yaml所在目錄執行命令kubectl create -f elkwebdemo-svc.yaml，即可創建elkwebdemo對應的pod，如下：
root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get serviceNAME? ? ? ? ?TYPE? ? ? ? CLUSTER-IP? ? ? EXTERNAL-IP? ?PORT(S)? ? ? ? ? AGEelkhost? ? ? ClusterIP? ?10.43.103.244? ?<none>? ? ? ? 5044/TCP? ? ? ? ?6melkkibana? ? NodePort? ? 10.43.219.137? ?<none>? ? ? ? 5601:30001/TCP? ?6mkubernetes? ?ClusterIP? ?10.43.0.1? ? ? ?<none>? ? ? ? 443/TCP? ? ? ? ? 16d
6. 執行命令查看elkwebdemo的pod部署在K8S的哪個node節點上：
root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl describe pod elkwebdemoName:? ? ? ? ? ?elkwebdemo-dddbcfc6f-8bbrbNamespace:? ? ? defaultNode:? ? ? ? ? ?willzhao-vostro-3267/192.168.31.89Start Time:? ? ?Mon, 30 Apr 2018 16:28:37 +0800Labels:? ? ? ? ?name=elkwebdemo? ? ? ? ? ? ? ? pod-template-hash=888679729Annotations:? ? kubernetes.io/created-by={"kind":"SerializedReference","apiVersion":"v1","reference":{"kind":"ReplicaSet","namespace":"default","name":"elkwebdemo-dddbcfc6f","uid":"7a9364d1-4c50-11e8-a776-024f8a041a1...Status:? ? ? ? ?Running...
如上所示，Node: willzhao-vostro-3267/192.168.31.89顯示了這個pod部署的節點IP是192.168.31.89；?

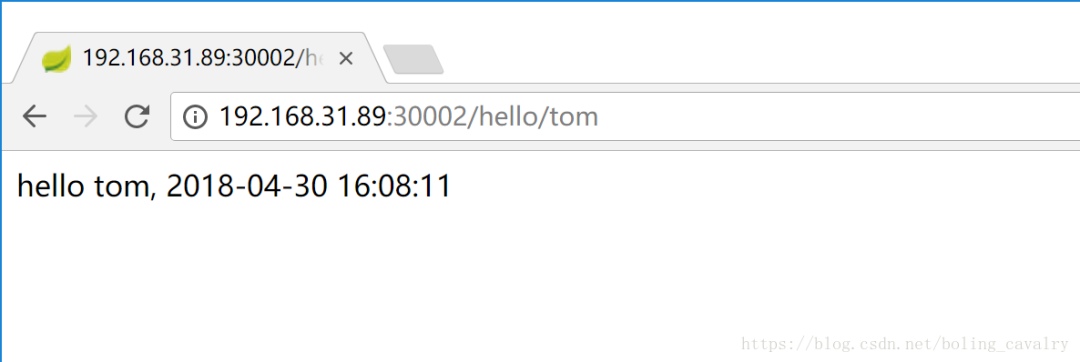

7. 打開瀏覽器，輸入http://192.168.31.89:30002/hello/tom，即可訪問到web服務，如下圖：?
設置kibana

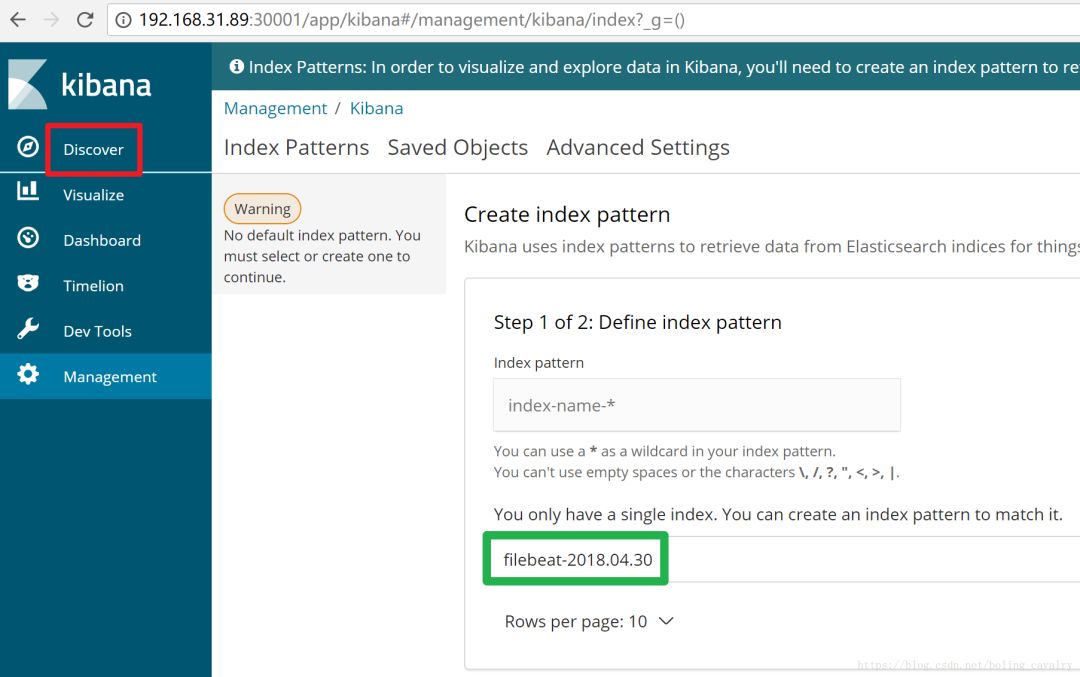

再次打開kibana頁面，如下圖所示，點擊紅框中的“Discover”，發現已經搜集到了上報的日志，如綠框所示：?

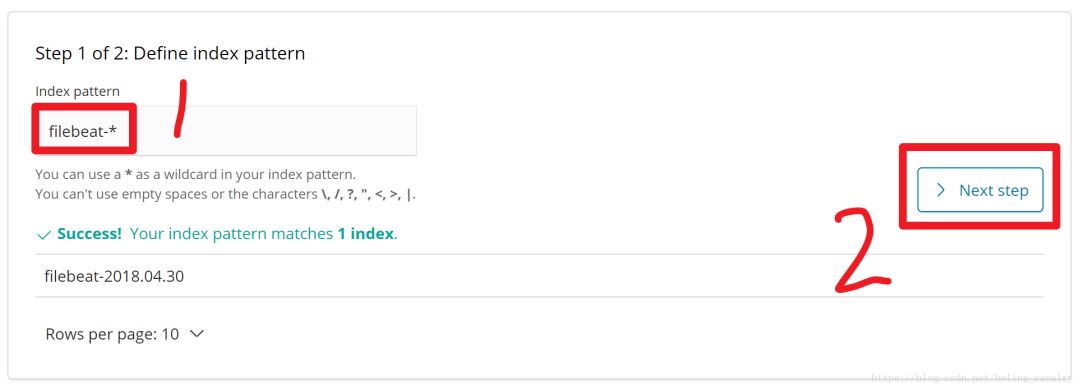

如下圖設置：?

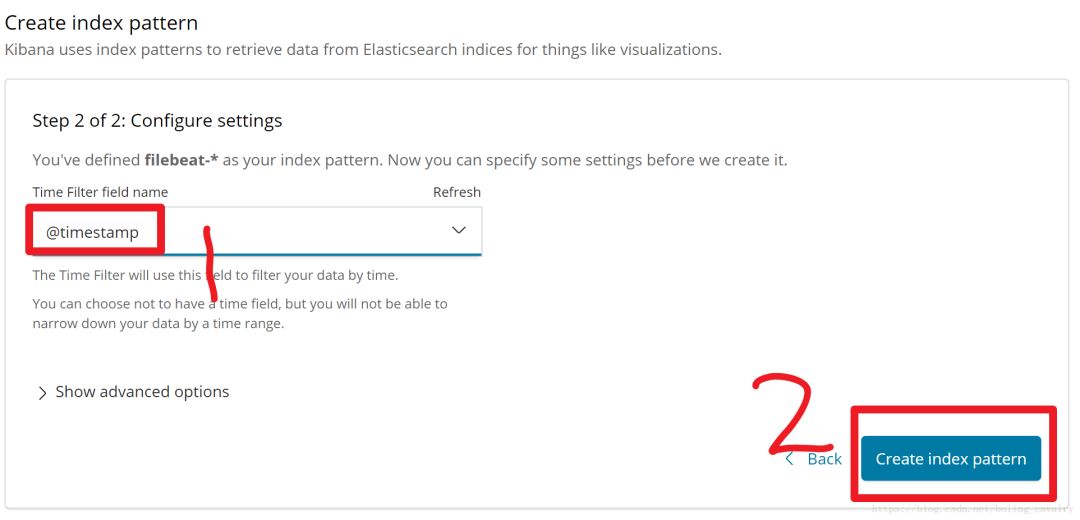

繼續設置，如下圖：?
再此點擊左上角的”Discover”，既可開始搜索web應用日志，如下圖：?
web應用擴容
現在我們模擬生產環境的在線擴容：?
1. 將web應用從一個擴展到三個，執行以下命令：
kubectl scale deployment elkwebdemo --replicas=32. 可以看到web應用對應的pod已經擴展了，如下所示：
root@willzhao-Vostro-3267:~# kubectl scale deployment elkwebdemo --replicas=3deployment "elkwebdemo" scaledroot@willzhao-Vostro-3267:~# kubectl get podNAME? ? ? ? ? ? ? ? ? ? ? ? ?READY? ? ?STATUS? ? RESTARTS? ?AGEelkhost-944bcbcd4-8vpbs? ? ? 1/1? ? ? ?Running? ?0? ? ? ? ? 1helkwebdemo-dddbcfc6f-crzcp? ?1/1? ? ? ?Running? ?0? ? ? ? ? 11selkwebdemo-dddbcfc6f-tsppk? ?1/1? ? ? ?Running? ?0? ? ? ? ? 11selkwebdemo-dddbcfc6f-x4pk6? ?1/1? ? ? ?Running? ?0? ? ? ? ? 1h
3. 為了能多上報一些日志，在瀏覽器上多刷新幾次這個地址：http://192.168.31.89:30002/hello/tom?

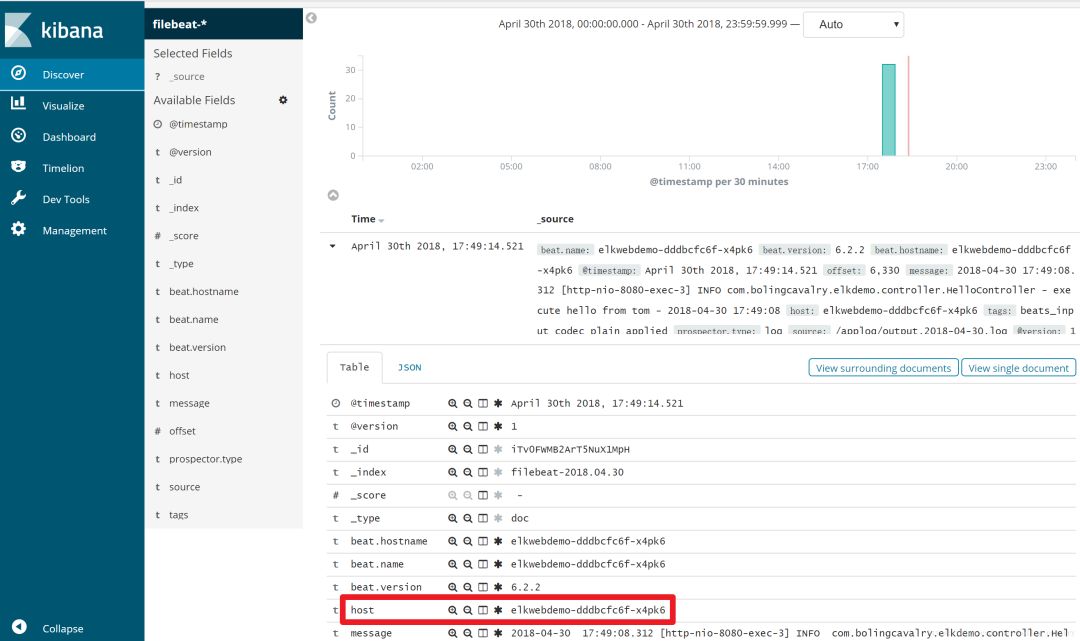

4. 回到kibana頁面，如下圖，點擊紅框中的“host”，展開的信息顯示，這些日志來自三個host：?

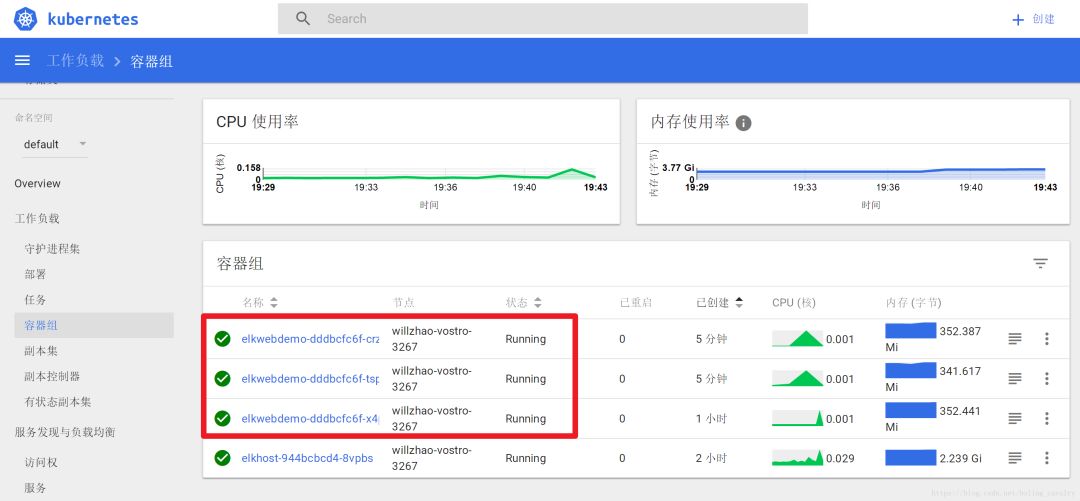

5. 打開K8S的dashboard頁面看一下容器信息，如下圖，可以見到三個web容器的hostname和kibana中的host是一樣的：
