Linux基礎教程之SSH端口轉發
|
1
2 3 4 5 6 7 8 |
? ? SSH 會自動加密和解密所有SSH 客戶端與服務端之間的網絡數據。但是，SSH 還能夠將其他TCP 端口的網絡數據通過SSH 鏈接來轉發，并且自動提供了相應的加密及解密服務。這一過程也被叫做“隧道”（tunneling），這是因為SSH 為其他TCP 鏈接提供了一個安全的通道來進行傳輸而得名。例如，Telnet，SMTP，LDAP 這些TCP 應用均能夠從中得益，避免了用戶名，密碼以及隱私信息的明文傳輸。而與此同時，如果工作環境中的防火墻限制了一些網絡端口的使用，但是允許SSH 的連接，也能夠通過將TCP 端口轉發來使用SSH 進行通訊。
? ?SSH 端口轉發能夠提供兩大功能： ? （1）加密SSH Client 端至SSH Server 端之間的通訊數據 ? （2）突破防火墻的限制完成一些之前無法建立的TCP 連接 ? ? 例如這樣一種應用場景：B、C位于企業內部的同一個局域網，A位于互聯網上的某個網絡，企業內部設置了防火墻，A想通過互聯網訪問C機器上的telnet服務，由于telenet服務不安全，所以企業的防火墻策略中一般會禁止外部用戶訪問內部機器上的telnet，并且企業一般不允許開VPN，開VPN相當于直接連到企業內部。由于ssh服務是比較安全的，所以企業的防火墻策略中一般會允許外部用戶訪問內部某個運行著ssh服務的主機，所以A要訪問C上的telenet服務可以通過ssh端口轉發的方式，假設B就是一個ssh服務器，即A可以通過訪問B上的ssh服務進而去訪問C上的telenet服務，此時B是堡壘機，相當于一個跳板，A借助這個跳板訪問企業內部C的telnet服務，此時A和B之間是ssh連接，B和C之間。下面模擬一下這種場景： ? ?A：centos7（192.168.25.107） ? ?B：rhel5（192.168.25.100） ? ?C：centos6（192.168.25.106） |
|
1
|

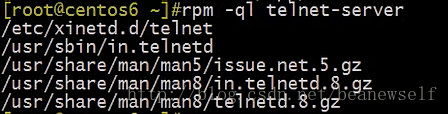

查看C上是否安裝了telnet服務
|
|
1
|
查看telnet服務是否已打開(由圖中可看出telnet服務已設為開機啟動)
|
|
1
|

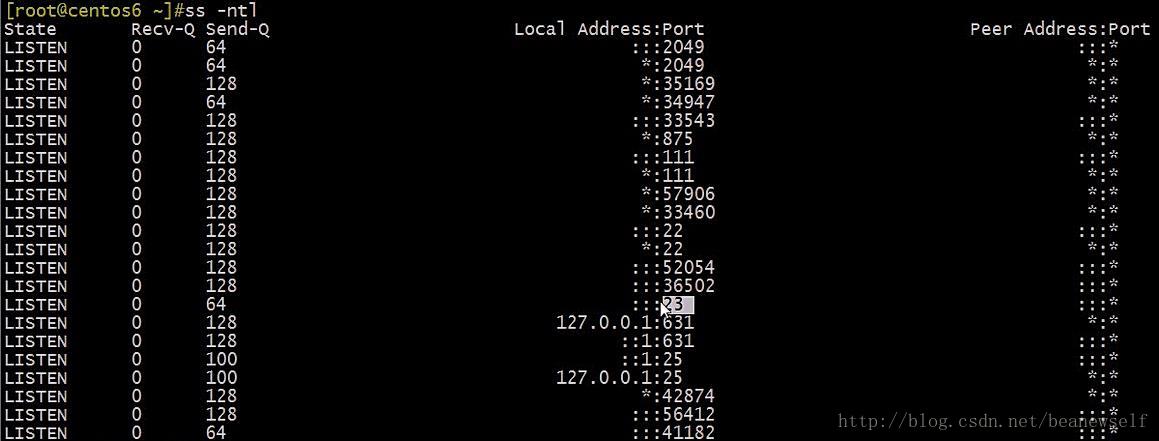

telnet服務的23端口已打開
|
|
1
|

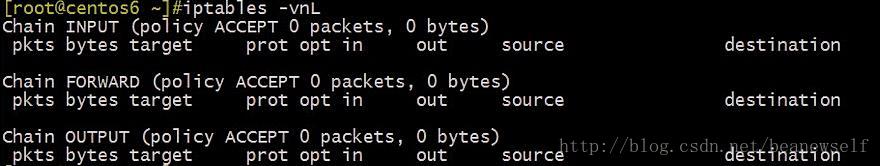

先禁用一下C的防火墻
|
|
1
|
拒絕來自于A發起的請求，模擬防火墻對telnet連接的限制
|
|
1
|

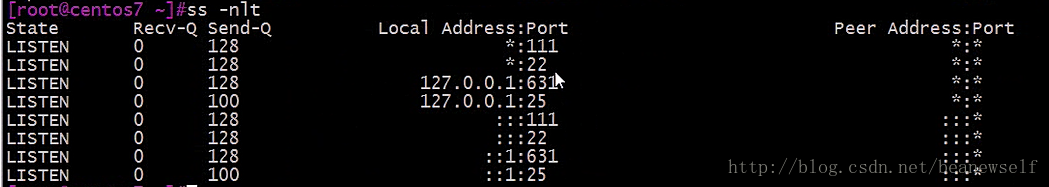

A上確認一下沒有其他服務正在使用9527端口
|
|
1
|
? ?因為之前做了基于key驗證的實驗，所以沒有輸密碼直接就連上了，并且跳轉到了遠程shell即B上，即此時A與B已經建立起ssh連接，相當于為不安全的telnet連接搭建了一個安全的隧道。此時想在A上繼續執行命令，不能exit退出遠程shell，因為此時隧道已經建起來了，若exit，隧道就斷開了，所以要么再單獨開一個終端，要么加-Nf選項。
|
|
1
2 3 4 5 |
-N不打開遠程shell，不跳到遠程主機
-f直接在本機執行命令，不用再打開新終端，即后臺執行 ?192.168.25.106 目標主機C的IP ?23目標主機C上的服務端口，即telnet服務 ?192.168.25.100跳板機B的IP（應確保跳板機上有ssh服務） |
、
|
1
|
? ? 如圖第三個連接，是B的22端口（即B的ssh服務）連接到A的32926端口，即A和B的ssh連接已建立，即隧道已經搭好了，就等著發起telenet流量了，此時還沒有telenet連接。
|
|
1
|

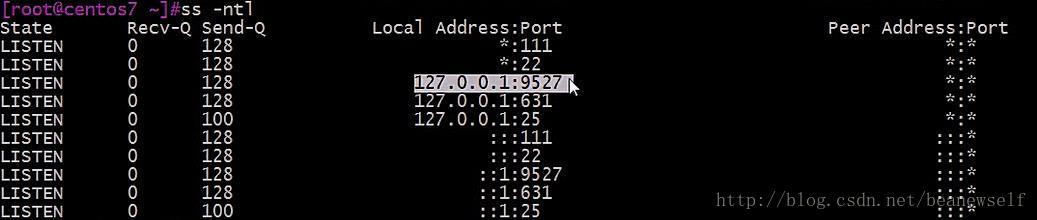

本地的9527端口已處于監聽狀態
|
|
1
|
C上還沒有到23端口的連接，即還沒有到telenet服務的連接
|
|
1
2 3 4 |

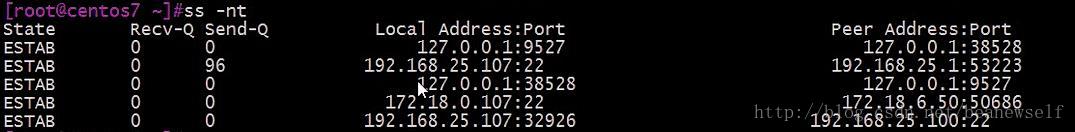

? ?執行完ssh -L命令后，就在本機（即A）打開了一個隨機端口32926，用作ssh客戶端，并且建立起與ssh服務器（即B）的連接，并且打開本機（即A）的9527端口，讓其充當telenet服務器，去監聽本機的telnet請求
? ?執行完telenet 127.0.0.1 9527命令后，就在本機（即A）打開了隨機端口38528，充當telenet客戶端，由它發起telnet請求，本機的9527端口（即telnet服務端）監聽到請求后，就與本機的38528端口（即telenet客戶端）建立起telnet連接 ? ?本機的9527端口（即telnet服務端）接收到telnet數據包后，就將其轉交給本機32926端口（ssh客戶端），由它對telnet數據包進行加密封裝，封裝成ssh包，并由由它轉發給ssh服務器（即B）的22端口 ? ?圖中第一個連接是38528端口（即telenet客戶端）向9527端口（即telnet服務端）發起的連接，第三個連接是9527端口（即telnet服務端）向38528端口（即telenet客戶端）發起的連接，因為兩個端口位于同一臺主機，所以都在這里顯示了出來。 |
|
1
2 3 |
? ? ssh服務器（即B）收到ssh客戶端（即A）發來的ssh包后，將其解密解封裝，得到telnet數據包，然后在本機打開53580隨機端口用作telnet客戶端，并將telnet數據包轉發給telnet服務器（即C）的23端口
? ? 圖中第三條連接是ssh客戶端（即A，端口為32926）到B（即ssh服務器）的連接； ? ? 第一條是B（即telnet客戶端，端口為53580）到telnet服務器（即C，端口為23端口）的連接。 |
|
1
|
? ? 此時C上已建立起telnet連接，是由telnet客戶端（即B，端口為53580）發起的
|
|
1
|

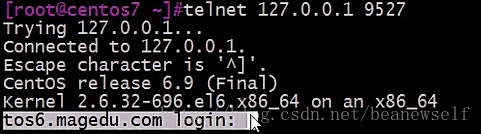

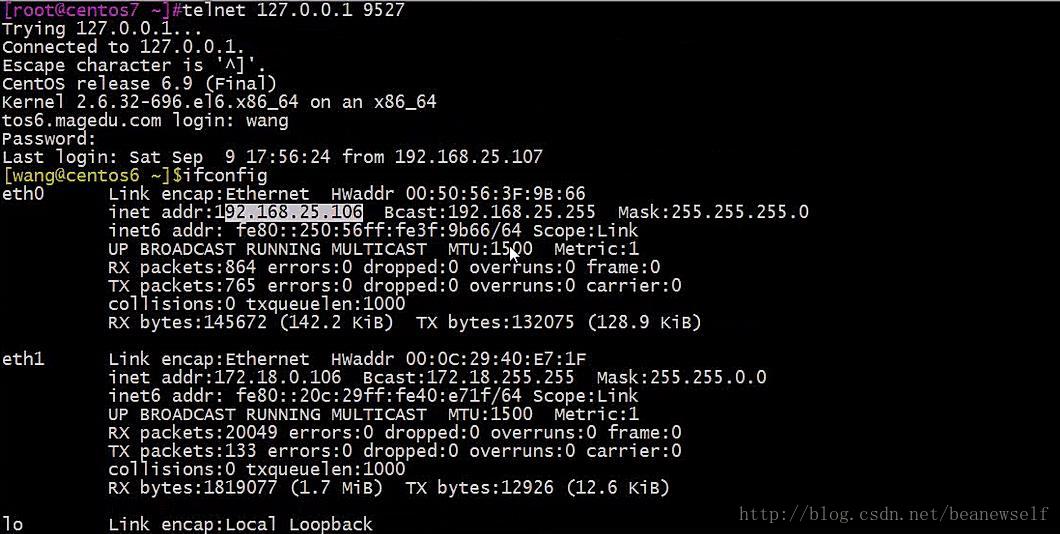

? ?如圖可看出，A已經成功連上了C
|
|
1
|
? ?exit退出與遠程shell的連接
|
|
1
2 3 |
? ?退出后，A上telnet服務器（即本機的9527端口）與telenet客戶端（本機的38528端口）之間的telnet連接斷開，
? ?B（即telnet客戶端，端口為53580）到C（即telnet服務器，端口為23端口）的telnet連接斷開 ? ?此時只剩下ssh客戶端（即A）與ssh服務器（即B）的ssh連接，即隧道仍存在，本機的9527端口仍處于監聽狀態 |
|
1
|

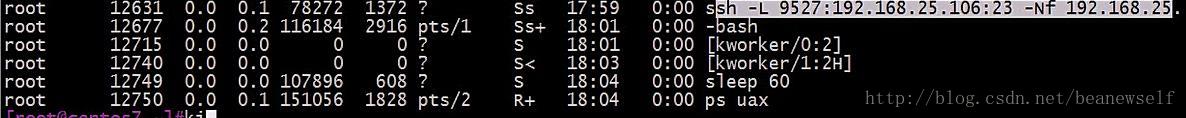

? ?用ps aux可看到后臺執行的ssh服務
|
|
1
|
? ?關閉ssh進程
|
|
1
|
? ?關了之后本機的9527端口也關了
|
|
1
|
? 此時A再次發起telenet連接已經連不上了
|
